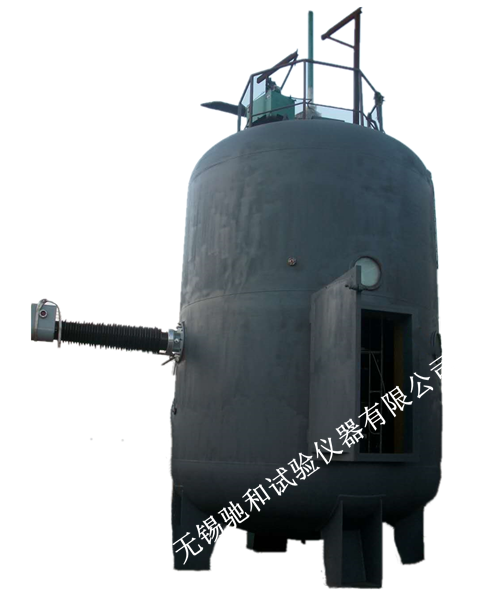

覆冰模擬試驗箱

一、主要用途：電力系統絕緣端子，電力線路，電力設備等環境模擬測試。輸電線路處于自然環境中，經受各種自然界中各種氣象條件的影響，這些因素會產生瞬時或累積的效果，影響線路的安全運行，例如2008年的南方大面積冰凍災害對電網的嚴重破壞。輸電線路人工環境研究試驗室，用來研究結冰、淋雨、凝露、污穢等環境對輸電線路及設備的影響，它的建設對改進我國輸電線路的設計和建設方法，提高我國輸電線路對惡劣環境的抵抗能力，保障我國電力安全均有著重要的意義。

二、包括大型人工氣候室和小型人工氣候室兩部分，是 電網公司輸變電防冰減災技術實驗室的重要組成部分，可進行以下自然條件的模擬：
(1) 模擬覆冰期間的自然風；
(2) 模擬各種不同電導率的降雨和常溫自然降雨；
(3) 模擬覆冰期間的過冷水滴；
(4) 模擬清潔霧；
(5) 模擬不同溫度下試品凝露的空氣濕度；
(6) 模擬高海拔氣候。
在環境模擬系統內部空間創造試驗要求的溫度、濕度、淋雨、風速和冷/熱霧環境條件，以滿足相關環境模擬試驗的要求。所有參數均滿足IEC或國際相關通用試驗要求。

三、技術參數
1） 實驗室尺寸：可根據要求量身定做或根據現場情況指定
2） 溫度范圍：－40℃～60℃
3） 控制精度：±1℃
4） 測量精度：±0.5℃
5） 濕度范圍：40%RH～95%RH
6） 測量精度：±5％RH
7） 雨量范圍：0～5mm/min
8） 風速范圍:0～10m/s
9） 清潔霧系統：采用人工固體涂污方式，通過加清潔霧以完成污穢試驗
10）覆冰：雨滴細度為60、120、200微米為中心分布

四、其他技術參數根據具體實驗要求確定。
1、低溫試驗:在-40℃～0℃測試復合絕緣子的環境耐受性
2、高濕試驗:在30%～98%相對濕度下測試復合絕緣子的環境耐受性

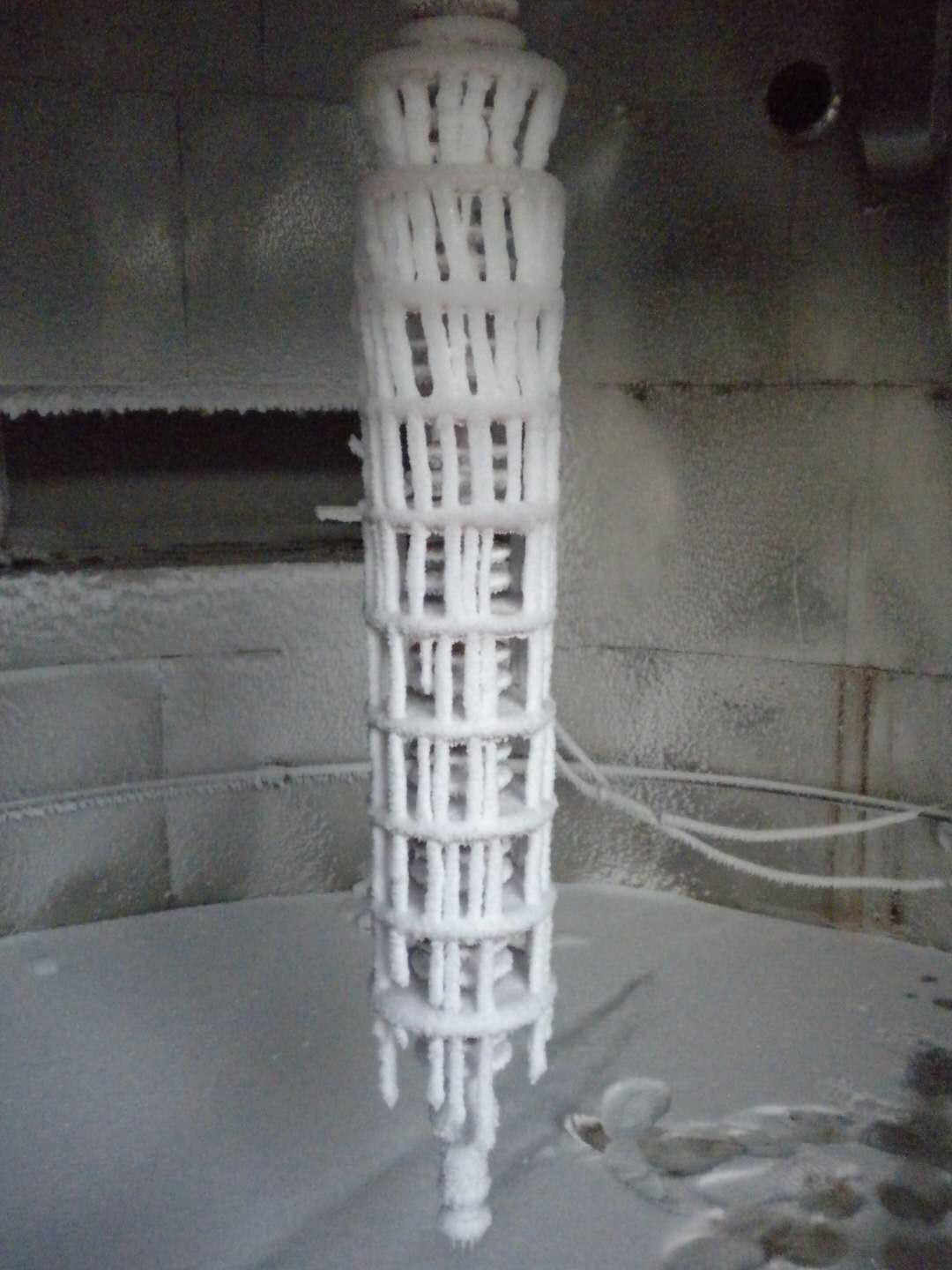

3、覆冰試驗:在0～10m/s風和-5℃、-10℃組合條件下測試復合絕緣子的環境耐受性
